Comment identifier une cartouche ou une douille trouvée avec un détecteur
TROUVAILLES ET LEURS HISTOIRES

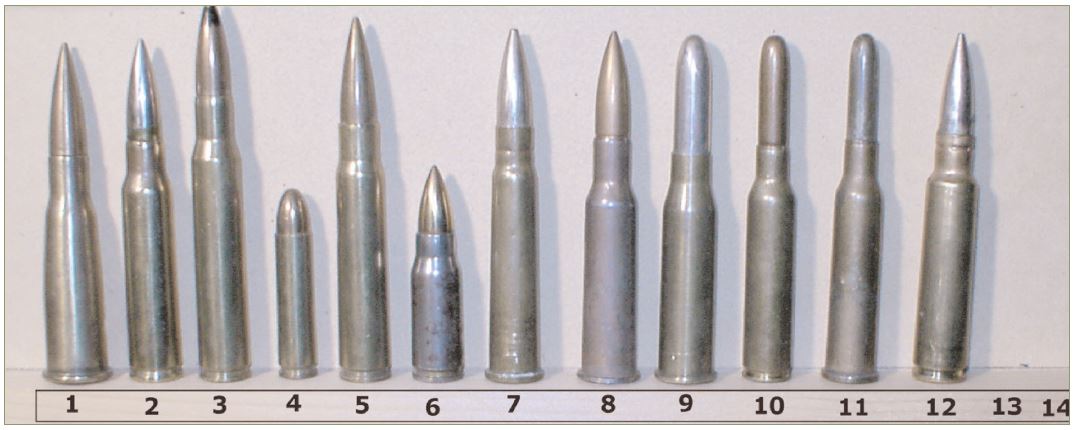

- divers-type-douilles.jpg (67.98 Kio) Vu 1662 fois
diverses tailles et forme de douilles
Grâce à ce guide, vous allez apprendre à reconnaître les cartouches européennes, américaines, russes,… qui font partie des objets communs que l’on trouve régulièrement en détection de métaux.
Comment décrire une cartouche ?
Il existe trois points importants pour identifier une cartouche facilement
Le diamètre de la balle

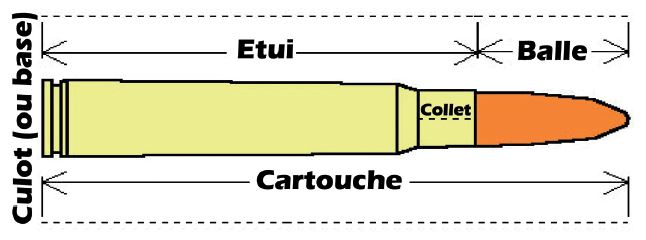

- schémas-douille-balle-fusil.jpg (31.22 Kio) Vu 1662 fois
dessin d'une balle avec sa douille et cartouche
La mesure du diamètre au collet de la cartouche se fait à l’endroit où la balle émerge du collet.
C’est-à-dire celui du projectile, et non pas celui du collet : c’est le calibre. Si la cartouche a été tirée, prendre la mesure ” Intérieure ” dans le collet.
La longueur de l’étui
L’étui est appelé ” douille ” seulement lorsque le projectile a un diamètre supérieur ou égal à 20 mm.
La forme du culot
On rajoute une lettre ou deux de l’alphabet pour indiquer comment a été fabriqué le culot de la cartouche. Quelques fois, il peut être utile d’indiquer si la cartouche est à percussion centrale ou annulaire.
- douille-balle-culots-2.jpg (23.68 Kio) Vu 1662 fois
lettres indiquant comment a été fabriqué la douille
Pour bien prendre les mesures d’une cartouche…
le mieux est de posséder un pied à coulisse. Mais, il n’est pas utile de mesurer les dimensions au 10ème de millimètre, voire au 100ème. Evidement, avec un pied a coulisse numérique, c’est encore mieux ! 1) Diamètre de la balle => 8 mm 2) Longueur de l’étui => 50 mm 3) Le culot est ” à bourrelet “. Donc, c’est une : 8×50 R !
mesurer les cotes au pied à coulisse de la douille
- mesure-douille-balle-fusil.jpg (25.2 Kio) Vu 1662 fois
- culots-douille-balle-fusils.jpg (48.98 Kio) Vu 1662 fois
Les différents types de culots de douilles
Description des principales cartouches militaires européennes des 1ère et 2ème guerres mondiales
Afin de rendre le tableau suivant accessible à tous, mais également rapide à lire, les dimensions qui suivent ont été arrondies au demi millimètre le plus proche, car c’est ainsi qu’il est possible de les mesurer avec un pied à coulisse de ” bas de gamme ” ![/b]
- tableau-recapitulatif-douille-balle-fusil.jpg (126.88 Kio) Vu 1662 fois
